镍基超线程微结构特征EBSD
图1:相向对比图像与OGOSTM成像检测器至少显示4个相位注意相位边界多微缓冲EBSD/EDS同时测量结果见图2和5
镍基超合金以极强机械力、抗热爬变形、疲劳、腐蚀或氧化而闻名常选高温结构应用材料加气轮机和Aero-Engine特征化微结构对控制机械属性至关重要固化溶液和降水从二级沉淀物(,nitrides,carbides)增强对实现高温强度十分必要确定增强进程期间生成的未知沉淀物的重要性
在此应用示例中,我们揭示EDS辅助EBSD测量对成功识别不同阶段并编索引的重要性,包括微缓冲测量面积可见图1相向图像(与ARGOSTMBSE检测器相获取)。从ARGUS图像中可推断出多细沉淀物(carbides)和3个相位EBSD/EDS综合测量用空间分辨率50nm步尺大小解决碳化物EBSD结果显示于图2、5和6四种相位使用综合EDS和EBSD测量法识别:镍(矩阵)、镍铝、镍腾和钽碳化物
挑战在于成功辨别碳化物和镍矩阵相两者均有立方fcc结构并产生非常相似的偏差模式(见图3和图4)。为此,EDS辅助EBSD索引化脱机校正地图结果显示于图5中

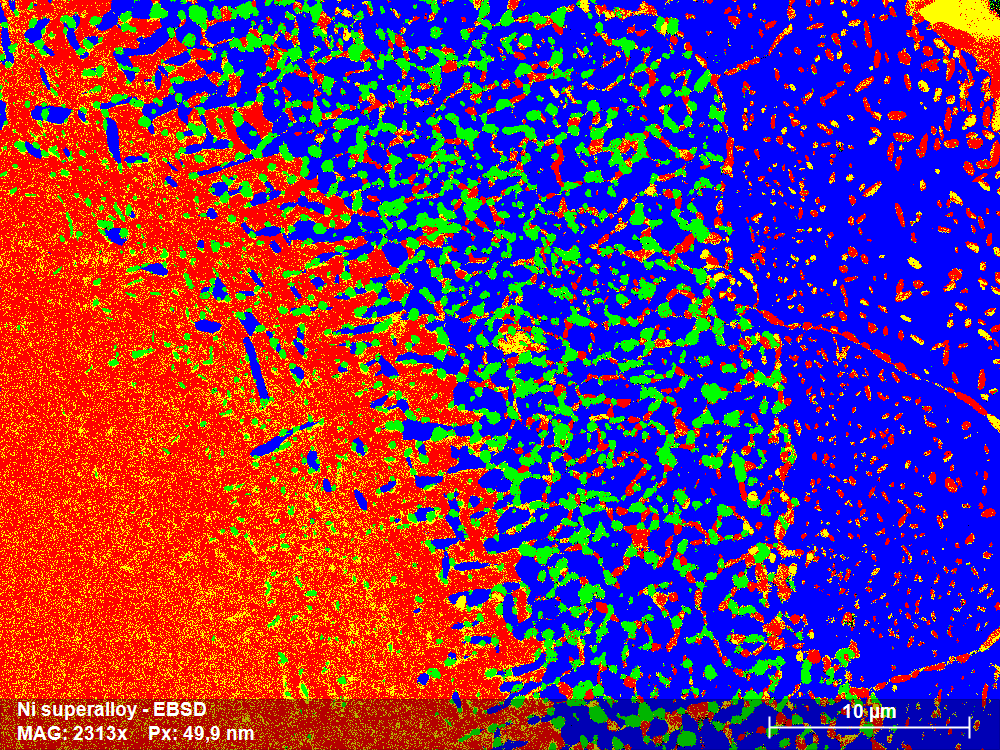

图2 未处理EBSD相位图使用EDS和EBSD组合识别所有相位镍矩阵级显示为红色,Nial显示为蓝色,TaNic显示为黄色,NiW显示为绿色点击率97%EBSD无法轻易辨别碳化物和镍相位数,仅因为它们共享相似拉特参数,并产生相似的偏差模式(见图3和图4)。EDS索引化期间需要帮助EDS与EBSD索引同时测量,数据可脱机校正,不需要SEM结果显示图5

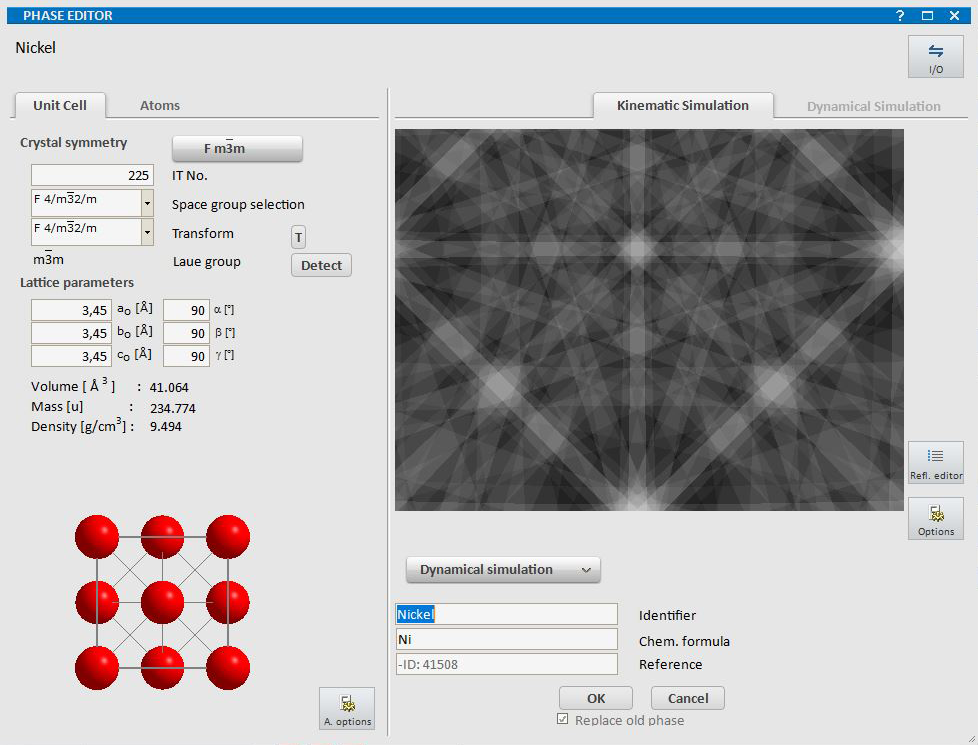

图3:Nickel矩阵相位水晶信息,立方架结构,单元单元和对应球状Kikuchi模式(实战模拟)。

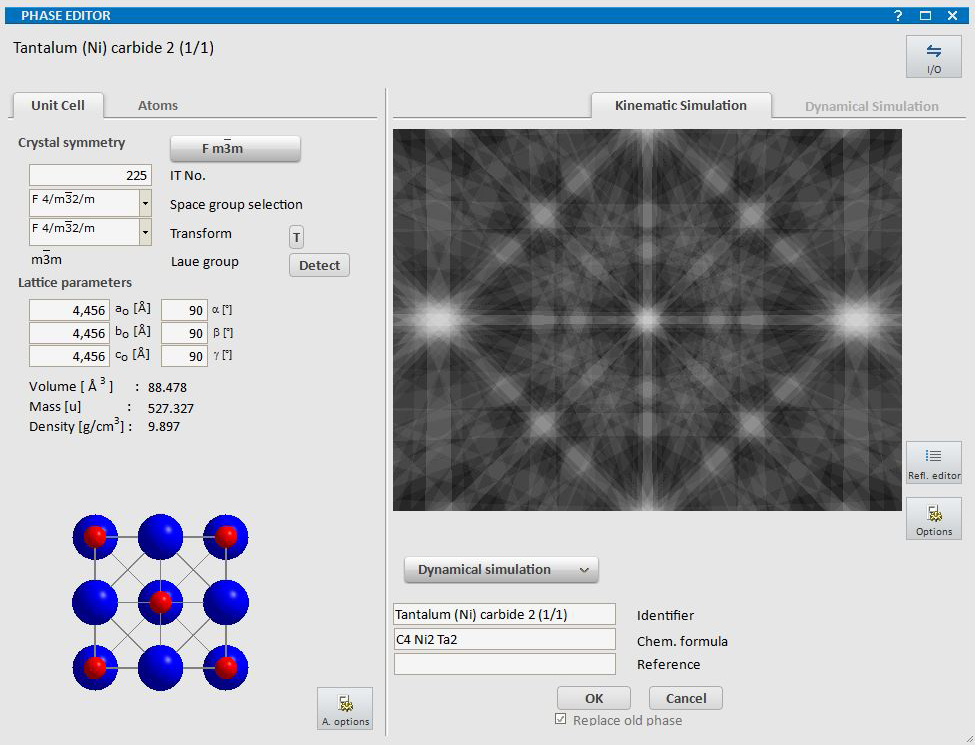

图4 磁盘电离电解层、立方纳氏结构晶体信息,配有单元单元和相应的球状Kikuchi模式(实战模拟)。

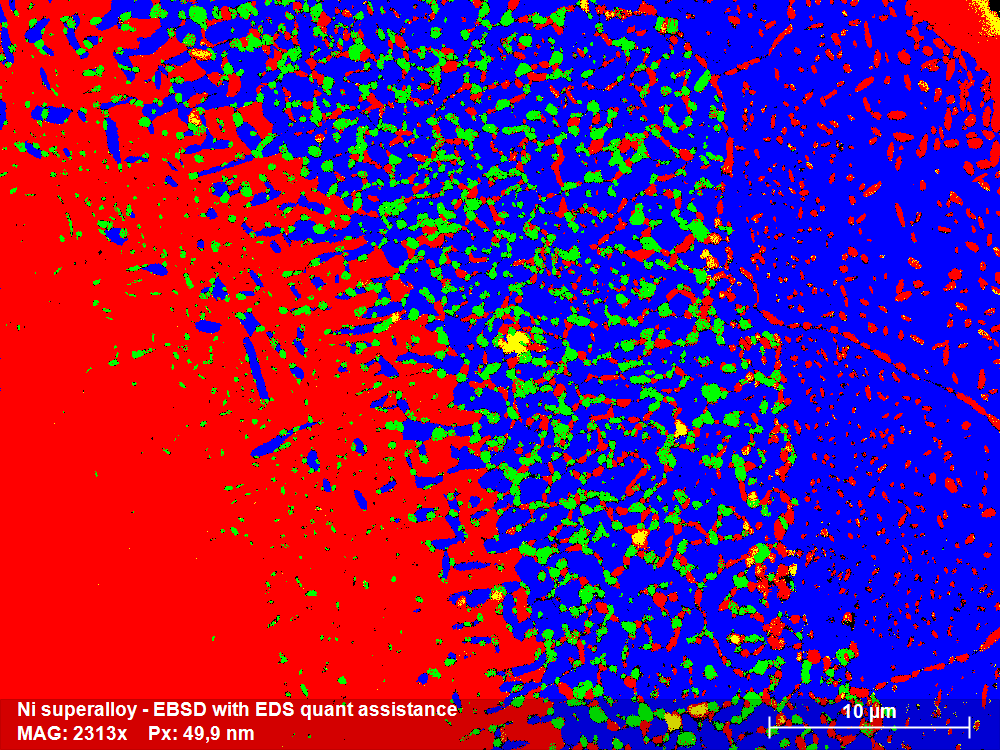

图5:EBSD相位图EDS辅助:所有相位均与EDS相区别索引率98.6%,无误索引化和精细carbides完全解决EDS辅助EBSD索引可实时或离线实现,允许随时校正或完成测量,而无需多花SEM时间
